Подключение телефона

1. Подключите базу к вашей IP сети. Для этого соедините Ethernet-кабелем разъем

   (3) базы с коммутатором/свичем.

2. Подключите штекер питания в разъем (1), а блок-питания включите в электророзетку.

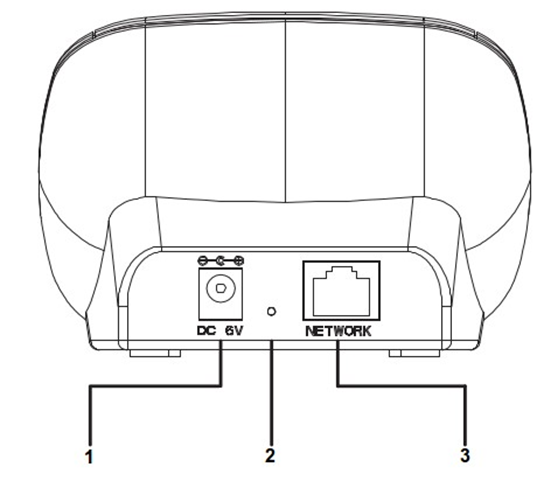

   Рисунок 1 — схема подключения Базы: 1-Питание, 2-Сброс, 3-Сеть

3. Вставьте батареи, соблюдая полярность «+» и «-» (2).

4. Закройте батарейный отсек и включите трубку.

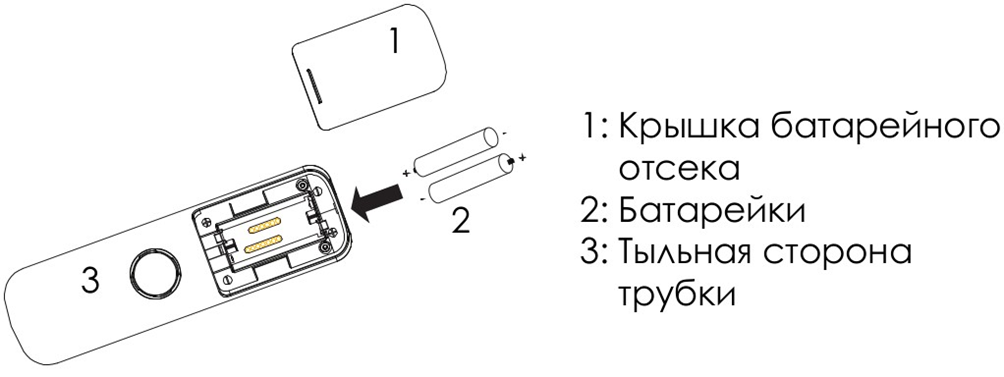

   Рисунок 2 — Подключение трубки

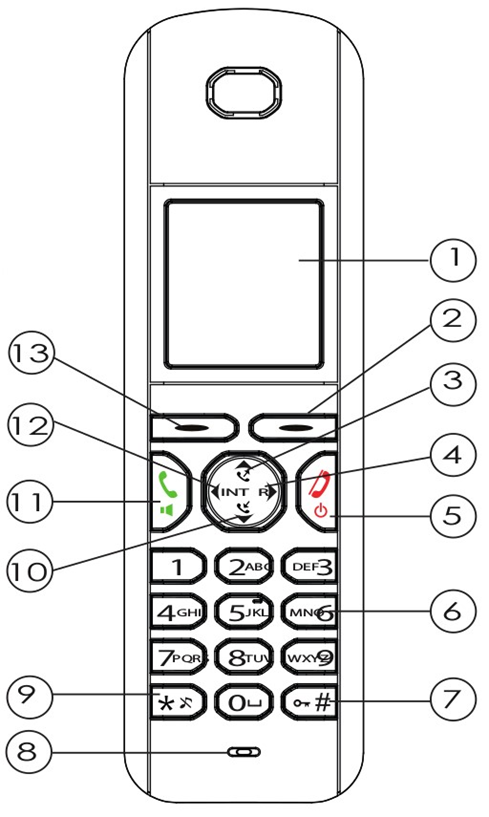

5. Назначение кнопок.

   1. Дисплей,
   2. Правая кнопка под дисплеем (функции дисплея),
   3. Кнопка вверх/списка повторного набора,
   4. Кнопка вправо/поиск номера по нескольким цифрам,
   5. Кнопка отключения от линии/кнопка питания,
   6. Буквенно-цифровая клавиатура,
   7. Кнопка блокировки,
   8. Микрофон,
   9. Кнопка отключения звука звонка,
   10. Кнопка вниз/список вызовов,
   11. Кнопка снятия трубки/громкая связь,
   12. Кнопка влево/внутренняя связь,
   13. Левая кнопка под дисплеем (функции дисплея).
       Рисунок 3 — Внешний вид трубки

Для того чтобы изменить язык дисплея телефона при первичном подключении зайдите в «Меню», нажав на кнопку (2) (рисунок 3) → «Handset» → «Language» → выберите «Русский».

Для того чтобы зарегистрировать трубку на базе проделайте следующие действия:

• Зайдите на трубке в «Меню» нажав на кнопку (2) (рисунок 3) → «Трубка» → «Регистрация» → Выберите базовый блок → Ведите ПИН базового блока (по умолчанию ПИН: 0000) → На дисплее телефона появится надпись «Перезагрузите базу».
• Перезагрузить базу можно через веб-интерфейс либо отключив питание  → База начнет поиск базового блока и после его обнаружения — зарегистрируется.

После успешной регистрации на дисплее будет отображен режим готовности, а так же имя и номер трубки.

Телефон изначально настроен на автоматическое получение IP-адреса, т.е на режим DHCP. Для того чтобы узнать IP-адрес, который телефон получает при данном подключении на телефоне наберите *** и нажмите кнопку вызова (11) (рисунок 3), после наберите команду 02, вы услышите диктовку IP-адреса на английском языке.

Настройка телефона через веб-интерфейс

• Для входа в веб-интерфейс телефона откройте браузер (например Google Chrome, Mozilla Firefox и т.д.) на вашем компьютере, введите IP-адрес телефона в адресную строку и нажмите кнопку Enter на клавиатуре.
• У вас откроется страница с запросом пароля.
• Пароль по умолчанию admin.

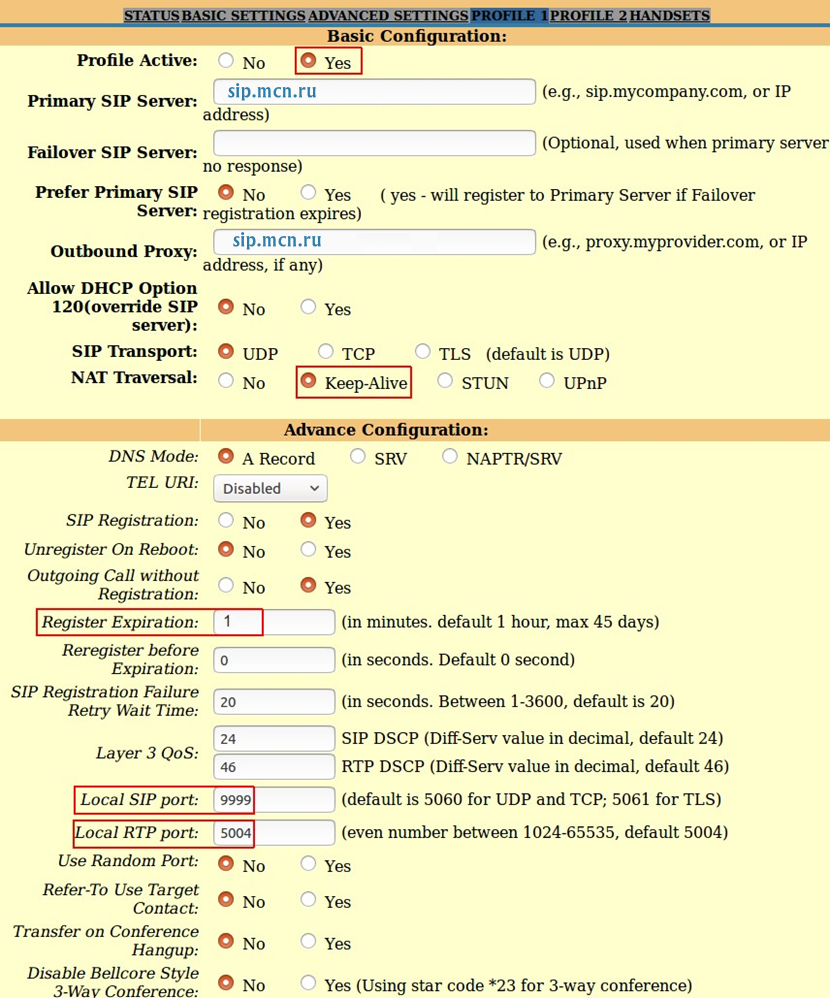

1. Зайдите на вкладку «Profile Х» и внесите настройки согласно рисункам 4.1, 4.2, 4.3 и 4.4.

   Primary SIP Server: адрес сервера в Личном кабинете МСН «Телефония» → вкладка «Оборудование» → меню слева «Настройки SIP» → выберите учётную запись SIP и нажмите «Редактировать», откроется модальное окно «Редактирование учётной записи» → «Адрес SIP сервера»: sip.mcn.ru.
   Outbound Proxy: sip.mcn.ru.

   Значения «Local SIP port» и «Local RTP port» должно отличаться минимум на 40-50 значений и на SIP-программах / SIP-устройствах, работающих в одной локальной сети, не должно совпадать. Задавать при этом можно любой порт, превышающий значение 5060 (для local SIP port) и 5000 (для local RTP port).

   Рисунок 4.1 — Настройка профиля

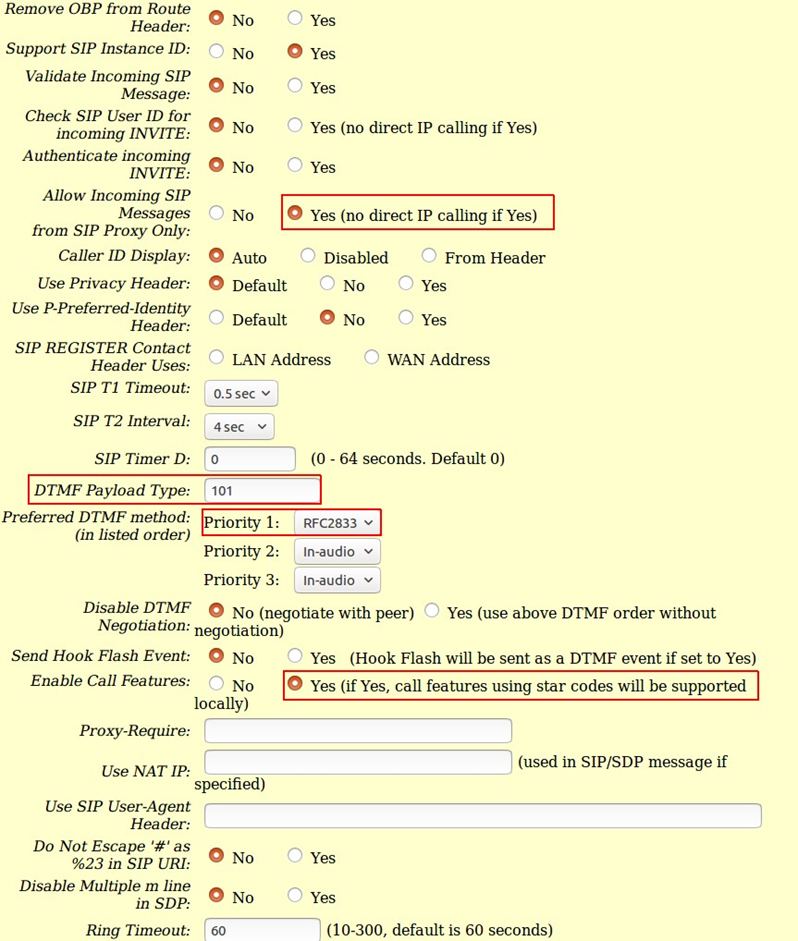

2. Настройка «Allow Incoming SIP Masseges from SIP Proxy Only: YES» – запретит спам звонки из интернета напрямую на ваш внешний IP адрес.

   Рисунок 4.2 — Настройка профиля

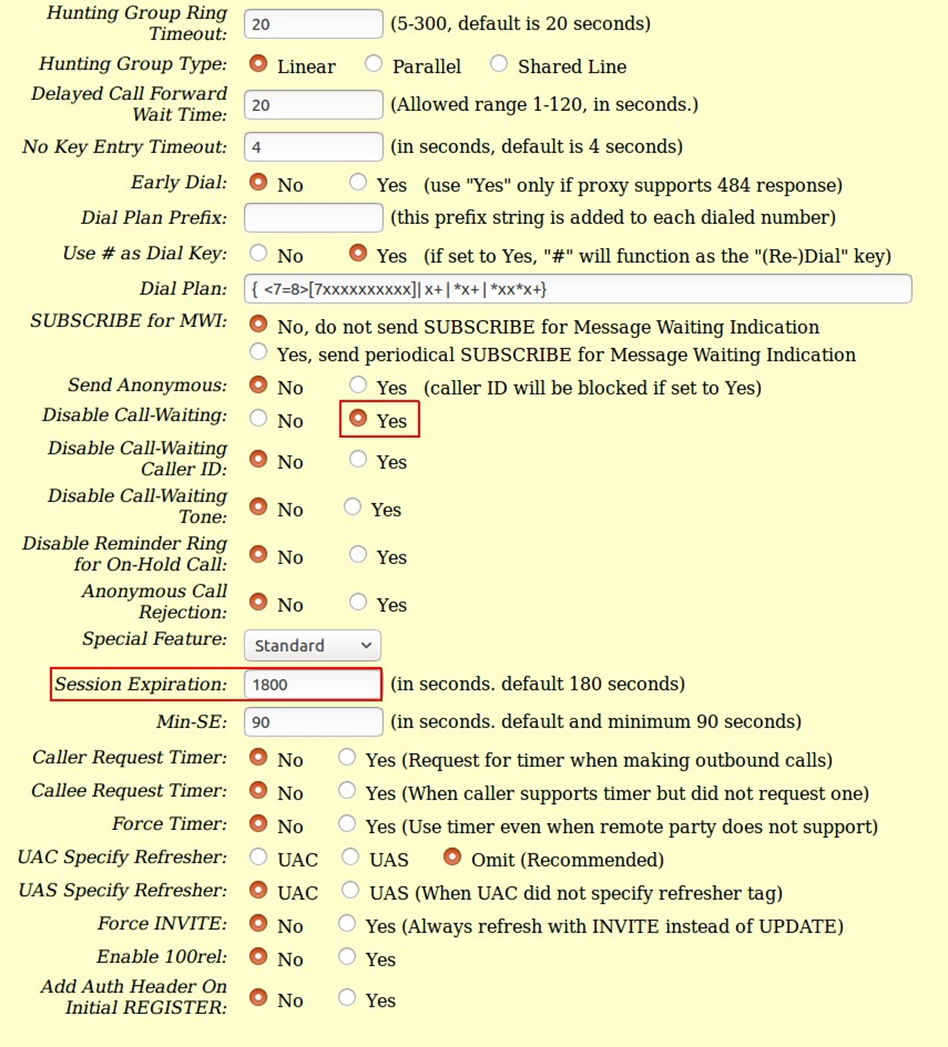

3. Для того чтобы корректно отрабатывалось правило по условию «Занято» необходимо отключить параметр, который отвечает за ожидание вызова.

   Параметр «Disable Call-Waiting» установите «Yes».

   Рисунок 4.3 — Настройка профиля

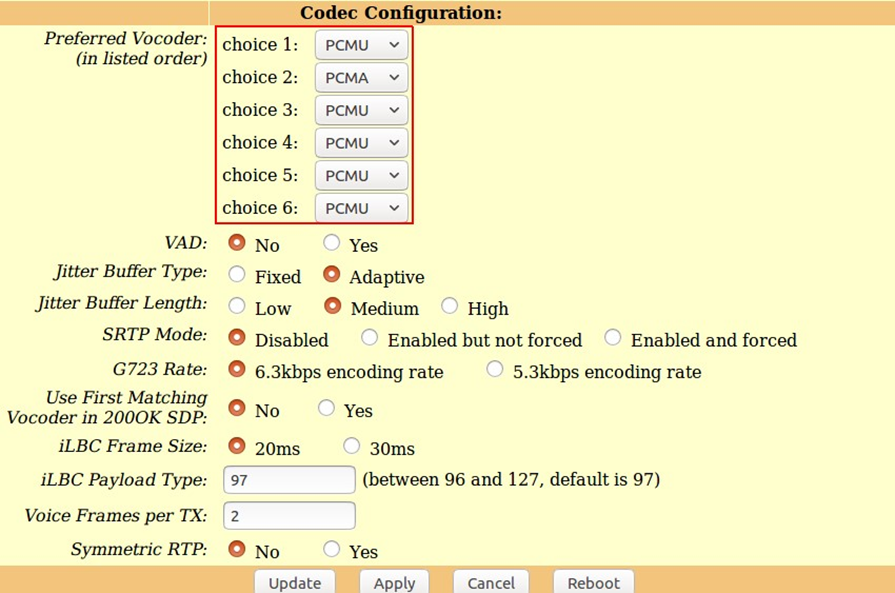

4. После того как вы внесли/изменили все необходимые параметры нажмите кнопку «Apply», и нажмите «Reboot» если потребуется.

   Рисунок 4.4 — Настройка профиля

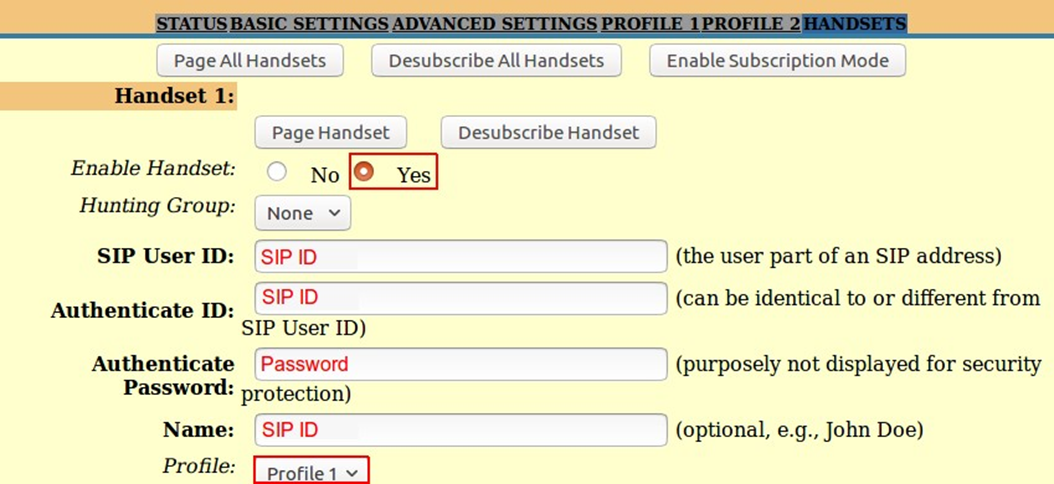

5. Перейдите во вкладку «Handsets» и укажите авторизационные данные вашей линии, как указано на рисунке 5.

   SIP User ID/Authenticate ID/Name: номер добавочного вида xxxx*xxx/SIP ID. Authenticate Password: пароль добавочного.

   Рисунок 5 — Настройки SIP учетной записи

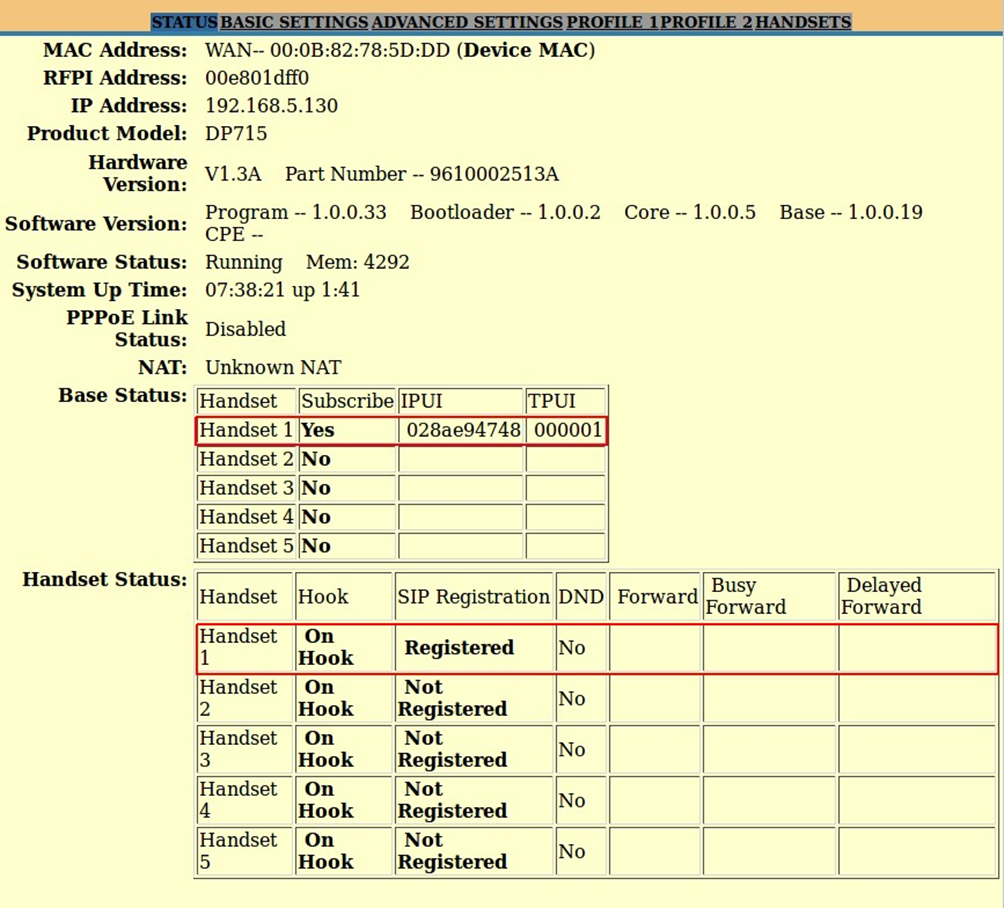

6. Для того чтобы убедится, что ваша учетная запись зарегистрировалась успешно перейдите во вкладку «Status». Напротив вашего настраиваемого аккаунта должен стоять статус «Registered», как указано на рисунке 6.

   Рисунок 6 — Статус настраиваемого аккаунта

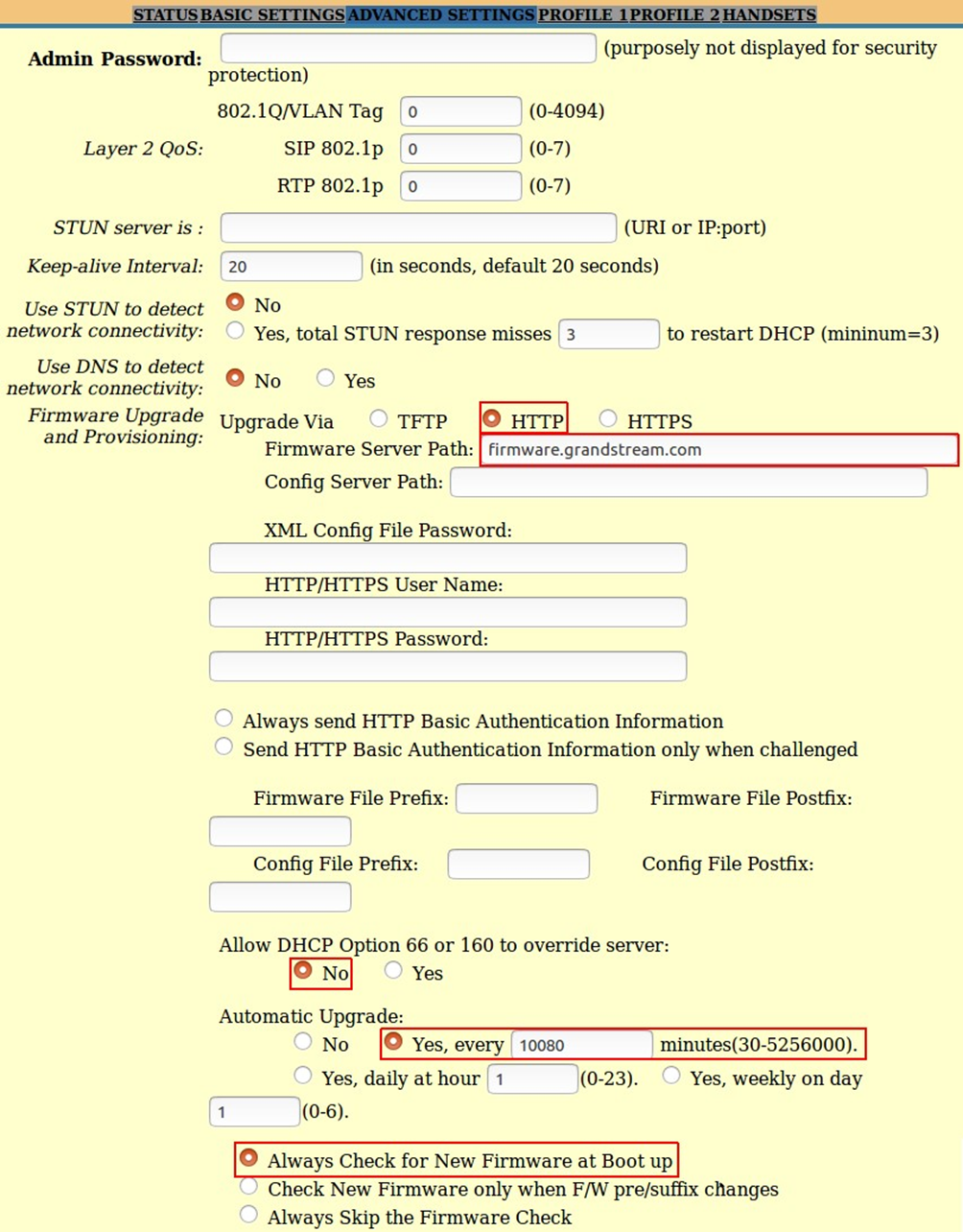

7. Для того чтобы обновить телефон, перейдите во вкладку «Advansed Settings». Укажите параметры согласно рисунку 7, нажмите кнопку «Apply» и «Reboot».

   ⚠️ Внимание! Для скачивания прошивки, телефону потребуется некоторое время. Когда он начнет процедуру обновления, от него нельзя отключать интернет и питание. Рекомендуем указанную выше настройку выполнять только в случае соответствующей необходимости!



   Рисунок 7 — Обновление ПО

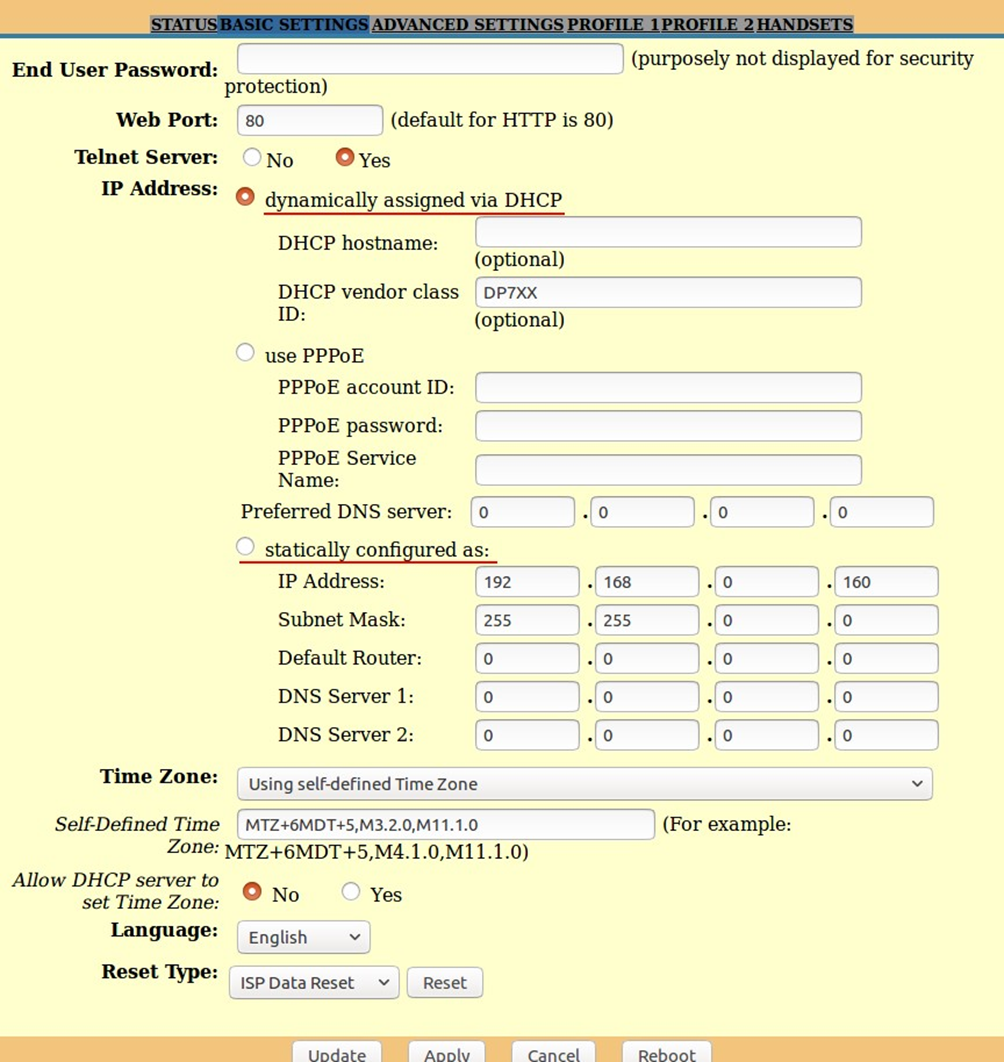

8. Для того чтобы изменить сетевые настройки через веб-интерфейс, перейдите в вкладку «Basic Settings» (Рисунок 8).

   Рисунок 8 — Сетевые настройки
